注水閥(高壓平板閘閥)
來源：
上海鑄創閥門 日期：
2010-4-10 20:55:41 人氣：
標簽：

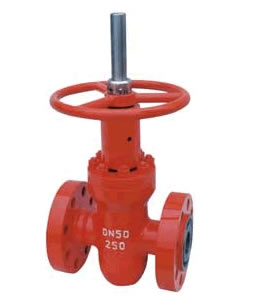

注水閥(高壓平板閘閥) |
| 型號： |
ZF43Y、ZF63Y、Z83Y |
口徑： |
25～200mm |
| 壓力： |
10～40MPa |
材質： |
鑄鋼、鑄鐵、不銹鋼 |
|
產品結構特點
本公司ZF系列注水閥均為高壓平板閘閥。結構合理，密封可靠，操作輕便。密封面均噴焊硬質合金，具有防腐、耐磨、耐沖蝕等優點，且可用于節流。尤其適用于工作壓力≤42MPa，工作溫度≤120℃的水、油、泥漿、天然氣管線作控制介質流動的啟閉及調節裝置。
產品采用標準
|
設計標準 |
JB/T5298、APl6D |
|
結構長度 |
法蘭 |
GB/T 12221、JB/T 5298 |
|
焊接 |
GB/T 15188.1 |
|
連接法蘭 |
GB/T9113、JB/T 79 ANSl 16.5a |
|
對焊端 |
GB/T 12224 |
|
試驗和檢驗 |
GB/T3927、JB/T 9092 |
產品性能規范
|
適用范圍 |
PN10.0～42.0MPa |
DN25～200mm |
|
適用溫度 |
-29～121℃ |
|
適用介質 |
普通型 |
石油、天然氣、成油品、水等 |
|
抗硫型 |
含H2S、CO2的石油、天然氣等 |
|
連接形式 |
法蘭端、焊接端、卡箍端 |
|
驅動方式 |
手動、電動、氣動等 | |
主要零件材料
|
零件名稱 |
閥體、閥蓋 |
閘板 |
閥桿 |
閥座 |
閥桿螺母 |
填料 |
|
"Z"型 |
WCB、鉻鉬鋼 |
合金鋼（焊硬質合金) |
不銹鋼 |
合金鋼（焊硬質合金) |
鋁青銅 |
聚四氟乙烯、氟橡膠 PTFE、 | 主要外形尺寸
型號 Model:ZF43Y、ZF63Y、Z83Y
|
公稱壓力 |
DN(mm) |
尺寸 (mm) |
|
L1 |
L2 |
Do |
H1 |
H |
|
10.0
16.0 |
25 |
230 |
216 |
180 |
85 |
344 |
|
32 |
260 |
229 |
220 |
98 |
352 |
|
40 |
260 |
241 |
260 |
110 |
364 |
|
50 |
300 |
310 |
310 |
120 |
379 |
|
65 |
340 |
340 |
350 |
133 |
402 |
|
80 |
380 |
356 |
400 |
158 |
475 |
|
100 |
430 |
432 |
460 |
198 |
482 |
|
125 |
500 |
508 |
460 |
240 |
490 |
|
150 |
550 |
559 |
470 |
260 |
547 |
|
200 |
650 |
660 |
600 |
358 |
616 |
|
20.0
25.0 |
25 |
230 |
254 |
180 |
87 |
344 |
|
32 |
260 |
279 |
220 |
100 |
352 |
|
40 |
260 |
305 |
260 |
112 |
364 |
|
50 |
300 |
368 |
310 |
122 |
379 |
|
65 |
340 |
419 |
350 |
135 |
402 |
|
80 |
380 |
470 |
400 |
160 |
475 |
|
100 |
430 |
546 |
460 |
198 |
482 |
|
125 |
500 |
673 |
460 |
240 |
490 |
|
150 |
550 |
705 |
470 |
260 |
547 |
|
200 |
650 |
832 |
600 |
358 |
616 |
|
|
公稱壓力(MPa) |
DN(mm) |
尺寸 (mm) |
|
L1 |
L2 |
Do |
H1 |
H |
|
32.0
35.0 |
25 |
230 |
254 |
180 |
90 |
344 |
|
32 |
260 |
279 |
220 |
103 |
352 |
|
40 |
260 |
305 |
260 |
115 |
364 |
|
50 |
300 |
368 |
310 |
125 |
379 |
|
65 |
340 |
419 |
350 |
137 |
402 |
|
80 |
380 |
470 |
400 |
164 |
475 |
|
100 |
430 |
546 |
460 |
198 |
482 |
|
125 |
500 |
673 |
460 |
240 |
490 |
|
150 |
550 |
705 |
470 |
260 |
547 |
|
200 |
650 |
832 |
600 |
358 |
616 |
|
40.0
42.0 |
25 |
230 |
254 |
180 |
92 |
344 |
|
32 |
260 |
279 |
220 |
105 |
352 |
|
40 |
260 |
305 |
260 |
117 |
364 |
|
50 |
300 |
368 |
310 |
127 |
379 |
|
65 |
340 |
419 |
350 |
139 |
402 |
|
80 |
380 |
470 |
400 |
166 |
475 |
|
100 |
430 |
546 |
460 |
198 |
482 |
|
125 |
500 |
673 |
460 |
240 |
490 |
|
150 |
550 |
705 |
470 |
260 |
547 |
|
200 |
650 |
832 |
600 |
358 |
616 | | |
