電動閘閥

來源：上海鑄創閥門日期：2010-4-10 22:02:14 人氣：標簽：

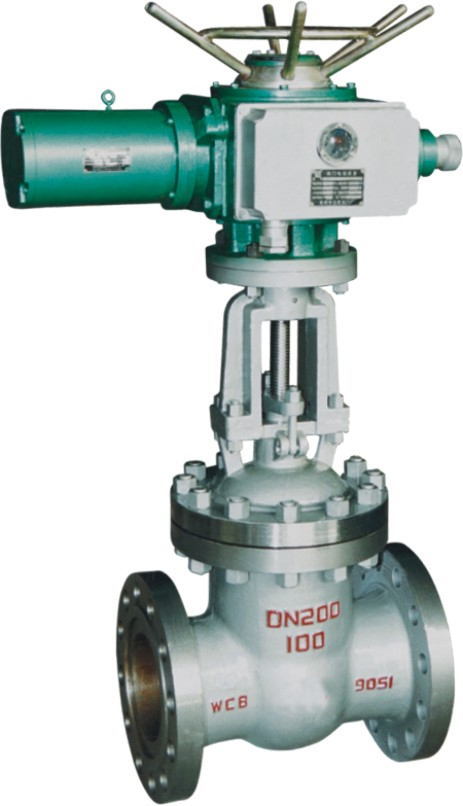

電動閘閥

型號：	Z941H	口徑：	DN50-DN600
壓力：	1.6MPA-10MPA	材質：

閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。

閘閥具有以下優點：

1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。

2、開閉較省力。

3、介質流向不受限制 , 不擾流、不降低壓力。

4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

執行標準 Administer Standard

設計與制造 Design and Manufacture	結構長度 Face To Face	法蘭尺寸 Flange Dimension	壓力-溫度 Pressure Temperature Lating	試驗-檢驗 spection And Test
GB122234	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

壓力試驗 Pressure Test

公稱壓力 NominalPressure	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗 Shell Test	2.4	3.8	6.0	9.6	15.0	24.0
水密封試驗 Water Seal Test	1.8	2.8	4.4	7.0	11.0	18.0
上密封試驗 Backseat Test	1.8	2.8	4.4	7.0	11.0	18.0
氣密封試驗 Air Seal Test	0.4-0.7

主要零件材料及性能 Main Part Materials and Property

體、蓋、板 Body Cover Disc	閥桿 Stem	密封面 Sealing Face	墊片 Sealing　Shim	填料 Packing	工作溫度 Working Temperature	適用介質 Suitable Medium
WCB	2Cr13	13Cr STL 木體材料 With Body Material 尼龍 Nylon	增強柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite 08軟鋼 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE	柔性石墨增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水蒸汽油品 Water Steam Ｏil Goods
WC1	38CrMoAl 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
C5 C12					≤540
ZGCr5Mo					≤200	硝酸類 Nitric acid
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸類 Nitric acid
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	醋酸類 Acetic acid
ZG1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti				≤200	醋酸類 Acetic acid

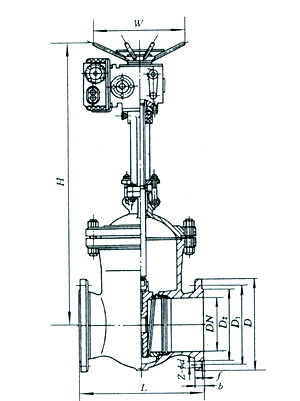

電裝型號規格主要尺寸和重量 Electric Actuator Code Size Main Dimensions and Weight

1.6MPa	DN	L	D	D₁	D2	b	n-φd	電裝型號Electric Actuator Code	L₁	H	D₀	重量 Weight
凸面法蘭 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 16C 16P 16R 16I	40	200	145	110	85	16	4-18	DZW10	590	595	365	87.5
	50	250	160	125	100	16	4-18	DZW10	590	653	365	90
	65	265	180	145	120	18	4-18	DZW10	590	665	365	96
	80	280	195	160	135	20	8-18	DZW15	590	725	365	108
	100	300	215	180	155	20	8-18	DZW20	590	787	365	126
	125	325	245	210	185	22	8-18	DZW20	590	934	365	173
	150	350	280	240	210	24	8-23	DZW20	590	955	365	199
	200	400	335	295	265	26	12-23	DZW30	590	1105	365	254
	250	450	405	335	320	30	12-25	DZW30	810	1343	470	310
	300	500	460	410	375	30	12-25	DZW45	810	1516	470	391
	350	550	520	470	435	34	16-25	DZW90	810	1678	470	729
	400	600	580	525	485	36	16-30	DZW120	830	1937	550	992
	450	650	640	585	545	40	20-30	DZW120	830	1937	550	1168
	500	700	705	650	608	44	20-34	DZW180	830	2234	550	1222
	600	800	840	770	718	48	20-41	DZW250	870	2432	320	1376
	700	900	910	840	788	50	24-41	DZW250	870	2489	320	1401
	800	100	1323	950	898	52	24-41	DZW350	1170	2643	570	-
	900	1100	1120	1350	998	54	28-41	DZW500	1170	2935	570	-
	1000	1200	1255	1170	1100	56	28-48	DZW500	1170	3410	570	-

電裝型號規格主要尺寸和重量 Electric Actuator Code Size Main Dimensions and Weight

2.5MPa	DN	L	D	D₁	b	n-φd	電裝型號Electric Actuator Code	L₁	H	D₀	重量 Weight
凸面法蘭 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 25 25P 25R 25I	40	200	145	110	18	4-18	DZW10	590	595	365	91
	50	250	160	125	20	4-18	DZW10	590	653	365	95
	65	265	180	145	22	8-18	DZW10	590	665	365	99
	80	280	195	160	22	8-18	DZW15	590	725	365	113
	100	300	230	190	24	8-23	DZW20	590	787	365	132
	125	325	270	220	28	8-25	DZW20	590	902	365	181
	150	350	300	250	30	8-25	DZW30	590	955	365	206
	200	400	360	310	34	12-25	DZW30	810	1105	470	257
	250	450	425	370	36	12-30	DZW30	810	1343	470	317
	300	500	485	430	40	16-30	DZW60	810	1516	470	412
	350	550	550	490	44	16-34	DZW90	830	1678	550	750
	400	600	610	550	48	16-34	DZW120	830	1849	550	1042
	450	650	660	600	50	20-34	DZW120	830	1937	550	1274
	500	700	730	660	52	20-41	DZW180	870	2234	320	1420
	600	800	840	770	56	20-41	DZW250	870	2432	320	1522
	700	900	955	875	60	24-48	DZW500	870	2489	320	1617
	800	1000	1070	990	64	24-49	DZW500	1170	2643	570	-
	900	1100	1180	1090	66	28-54	DZW800	1170	2935	570	-
	1000	1200	1305	1210	68	28-58	DZW800	1170	3410	570	-
4.0MPa	40	200	145	110	18	4-18	DZW10	590	630	365	92
凹凸法蘭 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 40 40P 40R 40I	50	250	160	125	20	4-18	DZW10	590	691	365	95
	65	280	180	145	22	8-18	DZW10	590	711	365	102
	80	310	195	160	22	8-18	DZW15	590	775	365	115
	100	350	230	190	24	8-23	DZW20	590	871	365	163
	125	400	270	220	28	8-25	DZW20	590	948	365	190
	150	450	300	250	30	8-25	DZW30	810	1028	470	219
	200	550	375	320	38	12-30	DZW30	810	1325	470	373
	250	650	445	385	42	12-34	DZW45	810	1400	470	480
	300	750	510	450	46	16-34	DZW60	830	1653	550	686
	350	850	570	510	52	16-34	DZW90	830	1791	550	821
	400	950	655	585	58	16-41	DZW120	870	2092	320	1514
	500	1150	755	670	62	20-48	DZW250	870	2465	320	2150
	600	1350	890	795	62	20-54	DZW350	1170	-	570	-
	700	1450	995	900	68	24-54	DZW500	1170	-	570	-
	800	1650	1135	1030	76	24-58	DZW800	1060	-	500	-
6.4MPa	40	240	165	125	24	4-23	DZW10	590	665	365	93
凹凸法蘭 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 64 64P 64R 64I	50	250	175	135	26	4-23	DZW10	590	790	365	102
	65	280	200	160	28	8-23	DZW10	590	840	365	106
	80	310	210	170	30	8-23	DZW20	590	890	365	123
	100	350	250	200	32	8-25	DZW20	590	1020	365	154
	125	400	295	240	36	8-30	DZW30	590	1100	365	205
	150	450	340	280	38	8-34	DZW30	810	1290	470	317
	200	550	405	345	44	12-34	DZW60	810	1470	470	437
	250	650	470	400	48	12-41	DZW90	830	1500	550	606
	300	750	530	460	54	16-41	DZW90	830	1820	550	732
	350	850	595	525	60	16-41	DZW120	870	2216	320	1110
	400	950	670	585	66	16-48	DZW180	870	2838	320	1540
	500	1150	800	705	70	20-54	DZW250	1170	3320	570	2011
	600	1350	930	820	76	20-58	DZW500	1170	3684	570	-

電裝型號規格主要尺寸和重量

Electric Actuator Code Size Main Dimensions and Weight

10.0MPa	DN	L	D	D₁	D2	D6	b	n-φd	電裝型號Electric Actuator Code	L₁	H	D₀	重量Weight
凹凸法蘭 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 100P 100R 100I	40	240	165	125	95	76	26	<DIV, align="center">4-23	DZW10	590	680	365	-
	50	250	195	145	112	88	28	4-25	DZW15	590	810	365	105
	65	280	220	170	138	110	32	8-25	DZW20	590	860	365	120
	80	310	230	180	148	121	34	8-25	DZW20	590	892	365	151
	100	350	265	210	172	150	38	8-30	DZW30	810	1013	470	202
	125	400	310	250	210	176	42	8-34	DZW45	810	1184	470	-
	150	450	350	290	250	204	46	12-34	DZW60	830	1250	550	310
	200	550	430	360	312	260	54	12-41	DZW90	830	1450	550	429
	250	650	500	430	382	313	60	12-41	DZW120	870	1650	320	599
	300	750	585	500	442	364	70	16-48	DZW180	870	1800	320	-
	350	850	655	560	498	422	76	16-54	DZW250	1170	2030	570	1100
	400	950	715	620	558	474	80	16-54	DZW500	1170	2250	570	1519
16.0MPa	40	260	175	125	92	76	32	4-27	DZW15	590	905	365	-
環槽法蘭 RTJ Z940H Z940Y Z940W Z941H Z941Y Z941W 160P 160R 160I	50	300	215	165	132	88	36	8-25	DZW20	590	905	365	124
	65	340	245	190	152	110	44	8-30	DZW20	590	968	365	158
	80	390	260	205	168	121	46	8-30	DZW30	590	978	365	196
	100	450	300	240	200	150	48	8-34	DZW60	810	1043	470	249
	125	525	355	285	238	176	60	8-41	DZW90	810	1248	470	413
	150	600	390	318	270	204	66	12-41	DZW120	830	1394	550	528
	200	750	480	400	345	260	78	12-48	DZW120	830	1621	550	819
	250	838	580	485	425	313	88	12-54	DZW180	870	1935	320	-
	300	965	665	570	510	364	100	16-54	DZW250	870	2411	320	-
